【导语】具身智能机器人作为现代科技的杰出代表，其复杂而精细的构造依赖于多个关键子系统。其中，MOSFET作为核心功率开关器件，在机器人的多个关键组件中发挥着不可替代的作用。本文将深入剖析具身智能机器人的主要组成部分，并详细探讨MOSFET在机器人中的应用及其选型要点。无论是电机驱动、电源管理，还是传感器接口与执行器控制，MOSFET都以其高效、快速、可控的特性，成为智能机器人不可或缺的重要元件。雷卯电子，作为电磁兼容解决方案和元器件供应的领导品牌，提供多种型号的MOSFET，致力于满足智能机器人的多样化需求。

具身智能机器人，通常由多个子系统组成，而 MOSFET 作为关键的功率开关器件，在多个子系统中扮演着核心角色。下面我们来拆解一下：

一、具身智能机器人的主要组成部分

1、主控制器/计算单元：

机器人的“大脑”。通常是高性能处理器（如CPU、GPU、NPU）组成的计算平台，运行操作系统、AI算法、路径规划、决策控制等。

2、感知系统：

机器人的“感官”。

传感器：摄像头（视觉）、激光雷达/超声波雷达（测距、建图）、IMU（惯性测量单元，姿态）、编码器（电机位置/速度）、力/力矩传感器、麦克风（声音）、触摸传感器等。

传感器接口与处理电路：负责采集、滤波、放大、模数转换传感器信号。

3、运动系统：

机器人的“肢体”。

执行器：最核心的是电机（直流有刷电机、直流无刷电机、步进电机、伺服电机）。还可能包括液压/气动执行器（在工业机器人或大型机器人中更常见）。

驱动器/功率放大器：将控制信号（来自主控制器）转换成驱动执行器所需的大电流/大电压功率信号。这是MOSFET应用最密集的地方。

机械结构：关节、连杆、齿轮箱、轮子/履带等。

4、电源管理系统：

电池：通常是锂离子/锂聚合物电池组。

充电管理电路：控制电池充电过程。

电压转换模块：将电池电压转换成系统各部分（主控、传感器、驱动器等）所需的不同电压等级（如12V, 5V, 3.3V, 1.8V等）。DC-DC转换器大量使用MOSFET。

电源分配与保护：开关控制各路电源通断，过压/过流/欠压保护。

5、通信系统：

内部通信总线：CAN, I2C, SPI, UART, Ethernet等，连接主控与各子系统。

外部通信：Wi-Fi,蓝牙, 4G/5G,以太网等，用于与云端、其他设备或用户交互。

人机交互：显示屏、扬声器、指示灯、触摸屏、语音交互模块等。

软件与算法：操作系统、驱动程序、感知算法（SLAM、目标检测识别）、导航规划算法、运动控制算法、决策AI、应用程序等。

二、MOSFET在智能机器人中的应用及选型要点

MOSFET在智能机器人的核心作用是在各种电路中作为高效、快速、可控的电子开关或放大器，用于功率控制和转换。

1、电机驱动（运动系统-驱动器）

（1）MOSFET应用

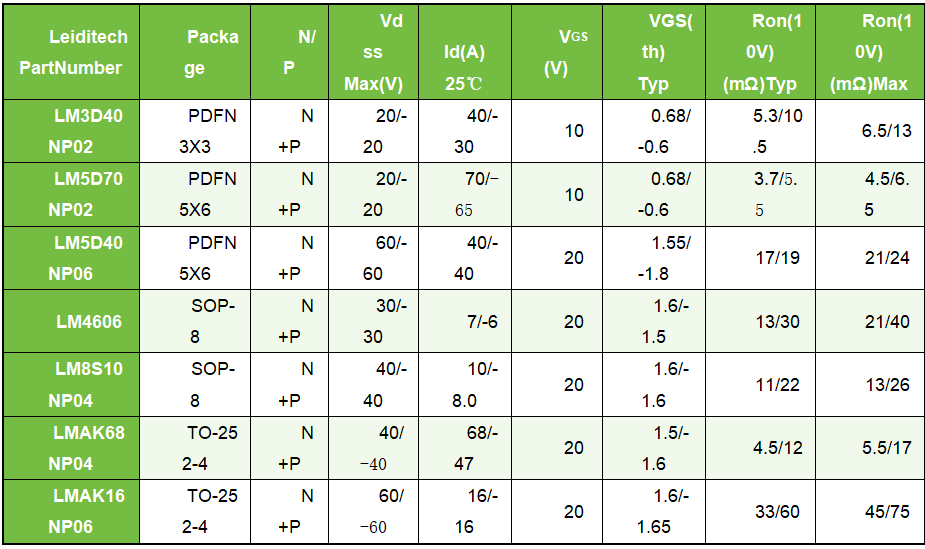

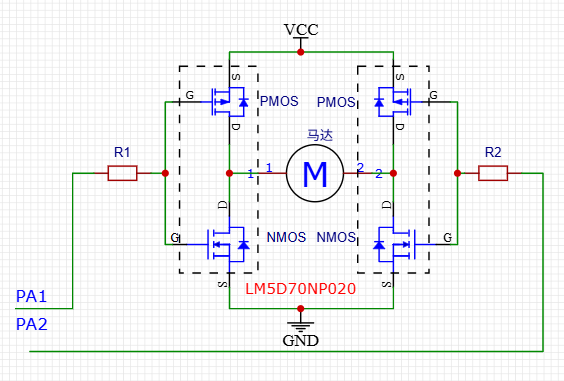

H桥驱动电路(有刷直流电机）：由4个MOSFET组成全桥或半桥电路，或者用上海雷卯两颗合封（N+P）MOSFET精确控制MOSFET的开通和关断，可以控制电机的方向、速度（通过PWM脉宽调制）和启停。开关损耗和导通损耗是关键。N+P合封MOSM,驱动简单，电路尺寸更小。下图为合封。

三相逆变器(无刷直流电机/永磁同步电机)：由6个MOSFET（每相上桥臂和下桥臂各一个）组成三相全桥逆变电路，或三颗合封MOSFET，通过精确控制MOSFET的开关时序（通常采用空间矢量脉宽调制SVPWM），产生旋转磁场驱动电机。要求开关频率高、开关速度快、损耗低。

（2）常用MOSFET类型：

功率MOSFET：这是最主要的应用。根据电机功率（电压、电流）选择合适规格的N沟道增强型MOSFET。

低导通电阻MOSFET：至关重要！导通电阻直接决定导通损耗和发热。常用Trench MOSFET或Super Junction MOSFET技术实现低Rds(on)。

快速开关MOSFET：高开关频率可提高控制精度和效率，降低电机噪声（人耳可闻噪声）。需要低栅极电荷和米勒电容。

集成模块：为简化设计、提高功率密度和可靠性，常使用将MOSFET、栅极驱动、保护电路集成在一起的IPM或PIM。

（3）选型关键参数：

额定电压、额定电流、导通电阻、栅极电荷、开关速度、热阻、封装。

上海雷卯有多种型号MOSFET适合用于智能机器人电机驱动。

2、电源管理系统

（1）MOSFET在电源管理系统应用

同步整流：DC-DC转换器(降压/升压/升降压)

电池保护板：MOSFET串联在电池组充放电回路中，作为开关。当检测到过充、过放、过流或短路时，关断MOSFET以切断回路，保护电池安全。要求导通电阻极低（减小压降损耗）、开关速度适中、可靠性极高。

负载开关：控制子系统电源的通断（如关闭未使用的传感器模块以省电）。MOSFET作为受控开关串联在电源路径上。要求导通电阻低、关断漏电流小。

（2）电源管理常用MOSFET类型
