【导语】在探索人形机器人高精度驱动与实时控制技术的前沿领域，一系列创新解决方案正引领着行业变革。本文将重点介绍ADI公司提供的从指尖到关节的全栈解决方案，特别是在灵巧手与关节伺服电机的驱控方案、多协议绝对值编码器解码技术，以及智能伺服电机刹车/电磁阀驱动方面的突破。其中，针对电磁阀和电磁刹车的智能驱动方案，如MAX22216/MAX22217的智能串行通讯螺线管/电磁阀/直流电机驱动器，凭借其独特的电流驱动模式和柱塞检测功能，实现了更高效、智能的系统控制。接下来，让我们深入了解这些先进技术如何共同赋能机器人实现更卓越的运动性能。

在具身智能领域，人形机器人无疑是最值得期待的产品类别，有着更高的市场热度和更大的发展潜力。然而，要释放人形机器人的市场潜力，研发企业仍需攻克一系列挑战，涉及定位、感知、连接、控制、电源管理等多个维度。本文将聚焦于其核心的高精度驱动与实时控制技术，展示ADI如何提供从指尖到关节的全栈解决方案，赋能机器人实现更卓越的运动性能。

灵巧手全集成伺服电机驱控方案

机器人的灵巧手是其与物理世界进行复杂交互的关键，其多自由度、高集成度的特性对电机驱动控制方案提出了极高要求：既要体积小巧，又要能精确控制多个微型电机，同时简化布线和系统复杂度。对此，ADI Trinamic灵巧手集成驱动控制方案提供了革命性的解决方案。

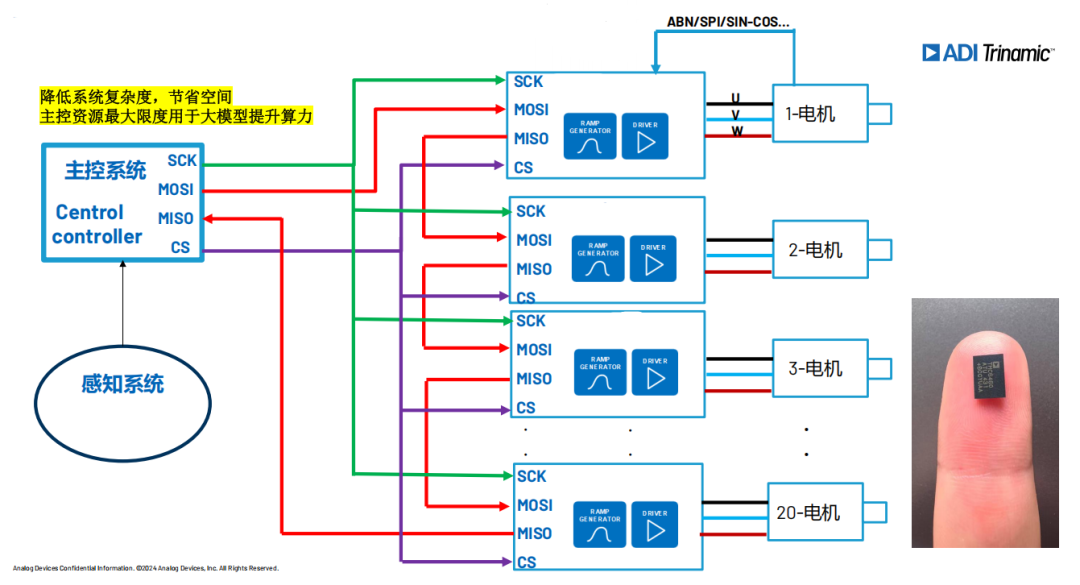

这是一款全集成的36V智能FOC伺服驱动控制芯片，支持PMSM/BLDC及有刷伺服电机。其内部集成了完整的无损电流检测、位置/速度/力矩闭环控制以及高达200kHz的PWM频率，非常适合控制低电感空心杯电机。通过SPI菊花链方式，仅需少量引线即可级联控制多达数十个芯片。这不仅极大降低了系统布线的复杂度、节省了宝贵的PCB空间，还将运动控制任务从主控MCU中卸载，使主控资源能最大限度地用于大模型运算等高级AI任务，提升机器人整体算力。

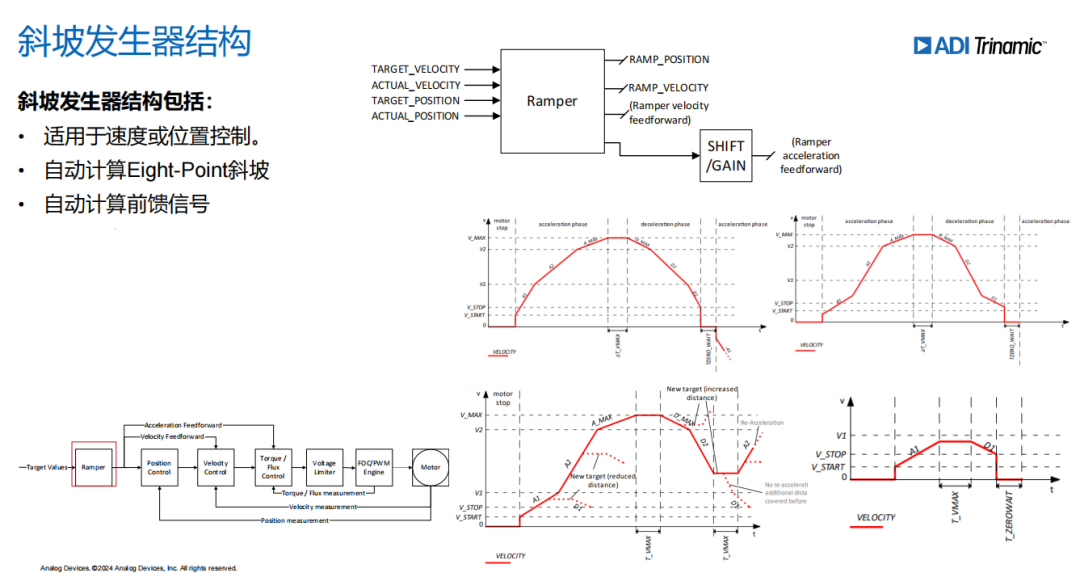

内置硬件FOC引擎，开发者无需编写复杂的FOC算法代码，即可实现电机的高效率、平稳静音及快速动态响应控制。其集成的8点加减速轨迹曲线运动控制EightPoint Motion Controller能减少运动抖动，实现平滑的加减速控制。

关节伺服电机高集成驱控方案

伺服关节是机器人的力量之源和运动之枢，其性能直接决定了机器人的负载能力、运动精度和动态响应。ADI Trinamic为不同功率等级和集成需求的伺服关节提供多样化的解决方案。

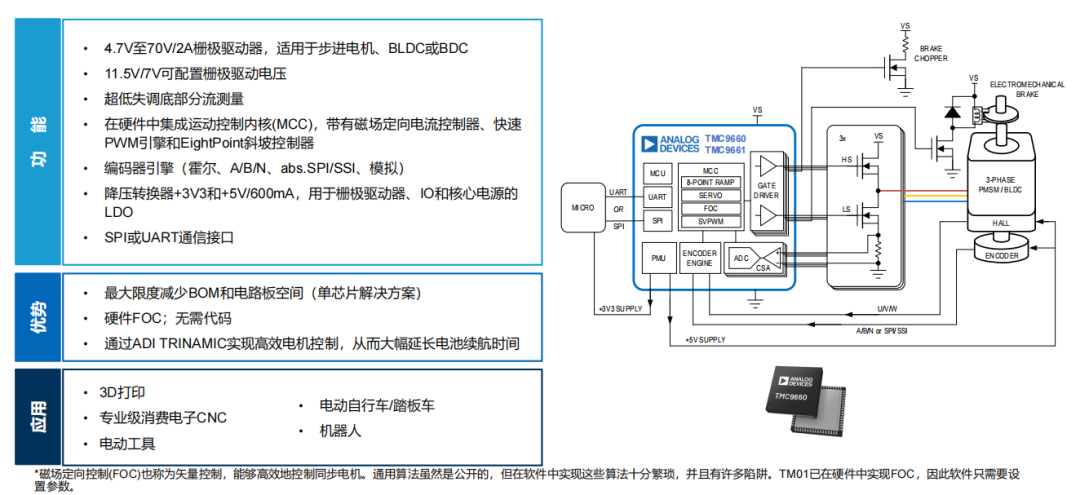

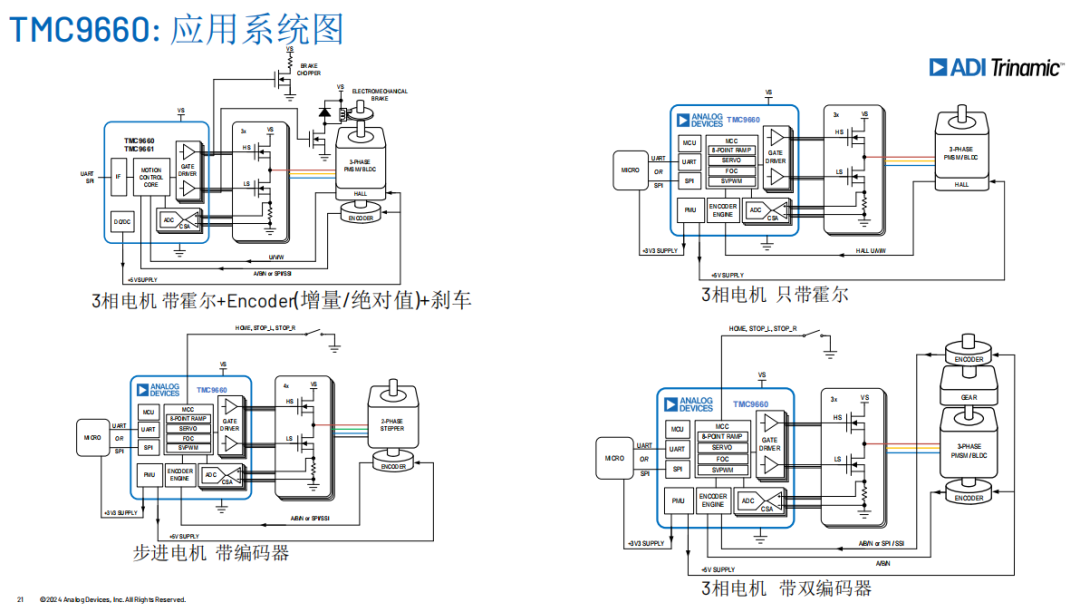

高集成单片伺服驱控芯片TMC9660

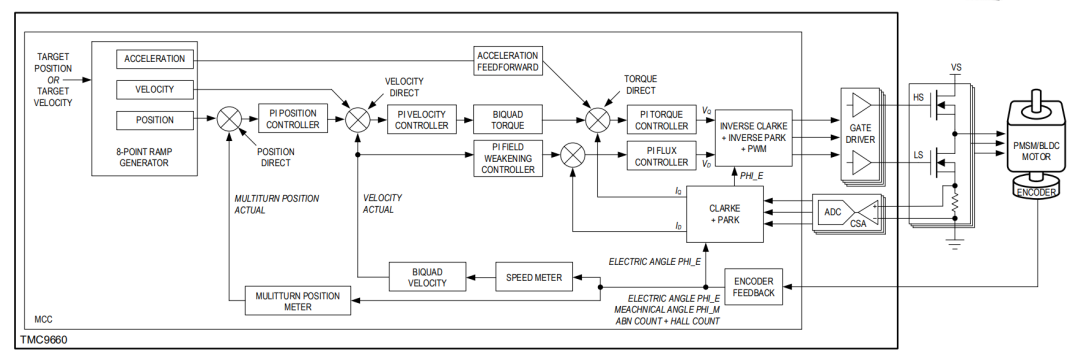

该芯片集成了MCU、伺服三环控制（位置、速度、电流）、70V/2A智能栅极驱动器（GDRV）、运放、LDOs及Buck转换器。开发者仅需外置功率MOSFET即可构成完整的伺服驱动单元。同样内置硬件FOC，无需繁琐的软件算法开发。MCC支持高达100kHz的伺服环路控制及8点Ramp轨迹发生器，确保高效、精准的运动控制。

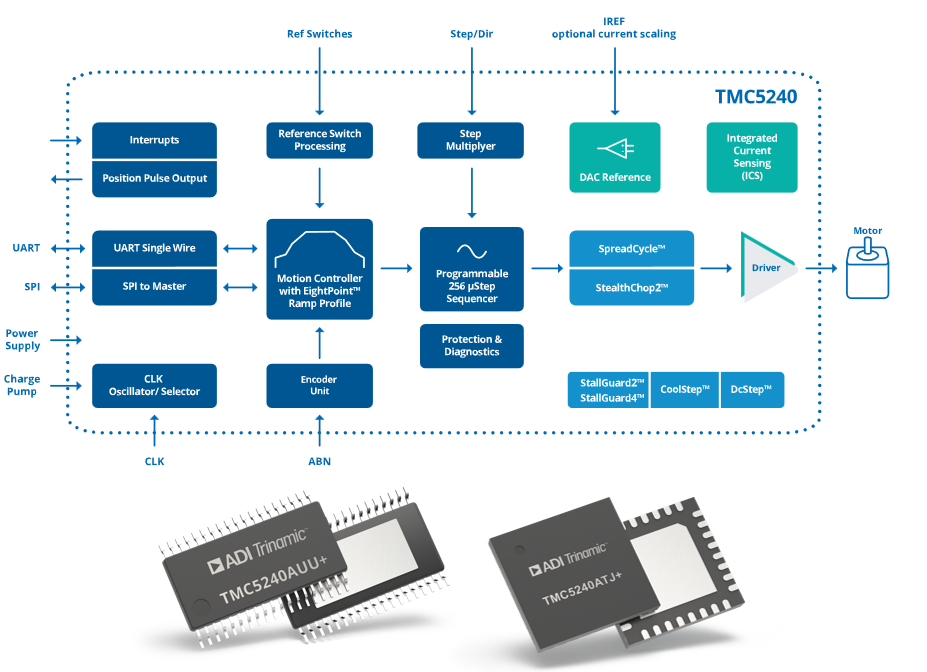

高性能步进电机驱动器TMC5240

TMC5240是一款智能高性能步进电机控制器和同样集成”八点”加减速规划的运动控制芯片， 具有串行通信接口(SPI,UART)和广泛的诊断能力。结合了一个灵活的, 优化的抑制抖动斜坡发生器用于自动定位，采用行业最先进的步进电机驱动技术，该驱动基于256微步细分内置分度器和完全集成的 36V、2.1A（IRMS）、峰值3.0A、H桥（每个H桥的最大输出电流为IMAX=5.0AMAX，超过5A会保护）以及非耗散集成电流传感器 (ICS)。精密的stealthChop2斩波器确保绝对无噪音运行，同时具有最高效率和最佳电机转矩，静音模式到高速度模式的切换，无抖动。

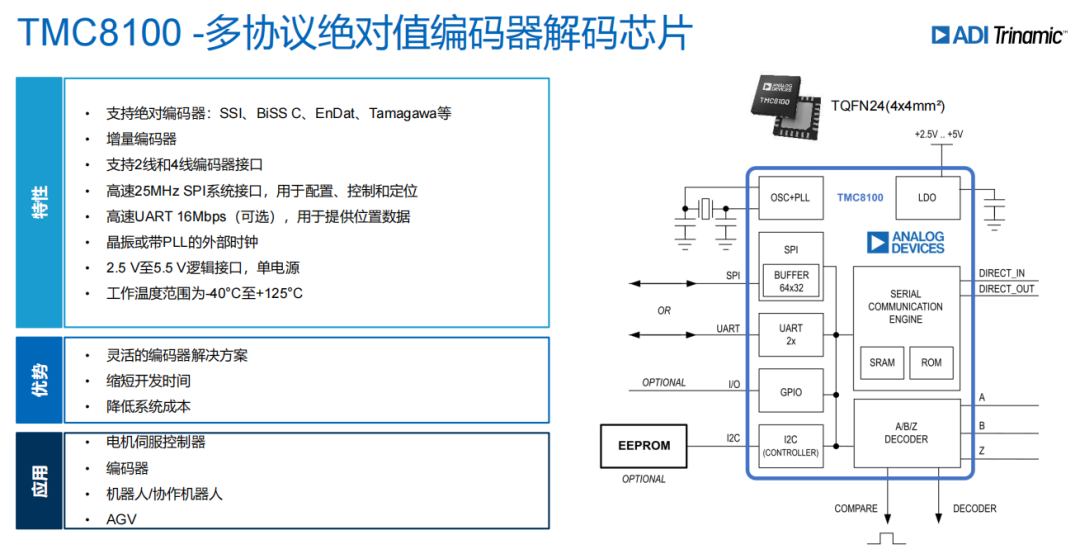

多协议绝对值编码器解码芯片TMC8100

TMC8100支持SSI、BiSS C、EnDat、Tamagawa等多种主流绝对值编码器协议，以及增量编码器接口。能够通过SPI或高速UART与主控制器通信，为伺服关节提供精确、可靠的位置反馈，是实现高精度机器人运动控制的关键一环。它常与TMC6460或TMC9660等驱动芯片配合使用，处理复杂的编码器信号。

智能伺服电机刹车/电磁阀驱动方案

除了核心的旋转关节，机器人系统中还包含大量的电磁阀和电磁刹车。对这些部件的高效、智能驱动同样重要。

智能串行通讯螺线管/电磁阀/直流电机驱动器MAX22216/MAX22217

这两款产品（MAX22216为1.7Arms，MAX22217为0.55Arms）提供多通道独立的半桥驱动，支持电压驱动（VDR）和电流驱动（CDR）控制模式。电流驱动模式能克服线圈电阻变化和输入电压波动带来的影响，实现更精确的力控制，同时节省功耗、减少电磁阀磨损。

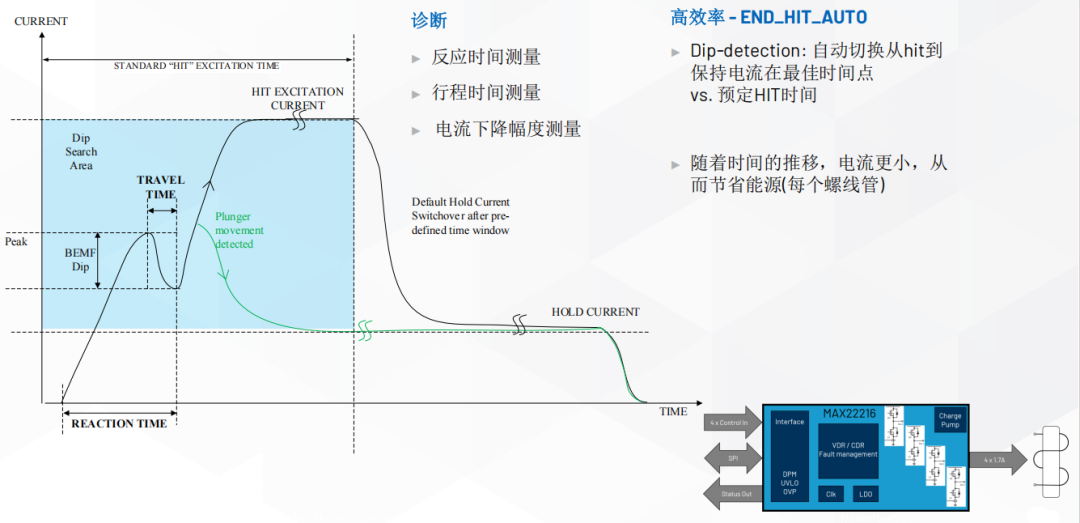

同时，具备ON/OFF状态检测、温度估测、开路负载检测等诊断功能，能够通过监测电流变化自动检测电磁阀柱塞的动作完成（END_HIT_AUTO），从而在最佳时间点从冲击电流（Hit Current）切换到保持电流（Hold Current），进一步优化能效并提升系统响应速度。

柱塞检测
